1.選擇安裝電流互感器的金屬框架上(如配電柜內的母線架上)必須牢固，變壓器外殼的金屬外露部分必須可靠接地。

　　2.根據說明書的說明圖正確接線，電線兩端的數字標記應清楚，標記范圍應符合規則的要求。

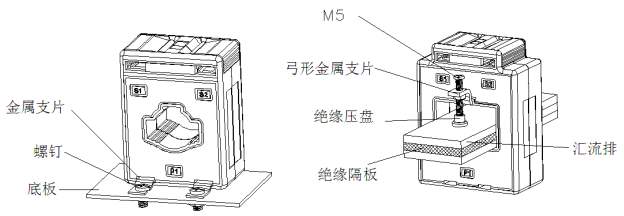

電流互感器的說明圖

　　3.同一組電流互感器應安裝在同一方向，以確保電流互感器組的一次和二次回路電流的正方向相同，并盡可能容易觀察銘牌。

　　4.電流互感器二次側不允許開路。當二次回合互感器只使用一個二次回路時，另一個二次回路應可靠短接。

　　5.二次回路導體或電纜應使用銅線，電流互感器線路導線截面不應小于2.5mm2，電壓互感器回路導線截面不應小于1.5mm2。

　　6.電流互感器出口處的第一行應選擇專用電流端子，電流互感器不使用的二次繞組應短路，并在接線板上接地。

　　7.圓盤和機柜中的二次回路導體不應有接頭，控制電纜或導體中間也不應有接頭，酸菜魚。如果必須有接頭，則應使用強度較高的端子進行過渡連接。

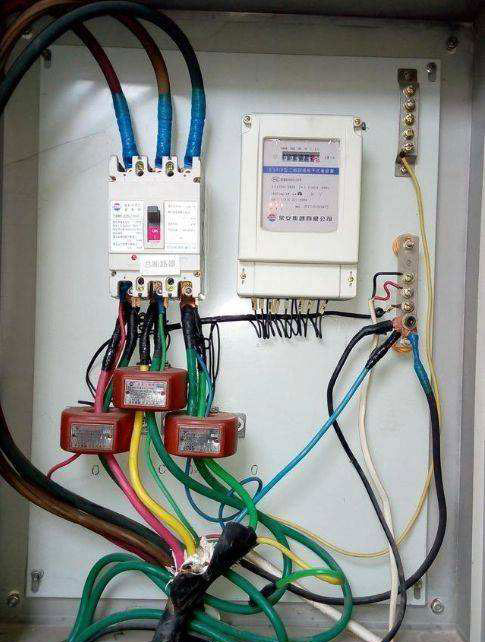

電流互感器實物接線圖

　　8.電流互感器的極性不能逆轉，相位差和相位差應符合設計和規程的要求。對于差動保護的變壓器接線，在投入運行前必須測量雙臂電流相量圖，以檢查接線的正確性。

　　9.二次回路導線應布置整齊美觀，導線與電氣元件及端子排之間的連接螺釘不得松動，導線與夾緊點之間的距離應符合本規則的要求。

　　10.二次回路對地的絕緣應良好，電壓電路和電流電路之間不應混和。

　　11.電流和電壓電路應在變壓器二次側出口接地。（注：低壓電流互感器二次側不能接地。由于用于低壓計量裝置的電線、電能表和變壓器的絕緣等級相同，可承受的最高電壓基本相同;當其它二次繞組接地后，整個裝置的一次回路的絕緣水平降低，容易損壞電能表或變壓器的絕緣弱點(如受感應雷擊)。為了減少雷擊造成的破壞，最好不要在二次側接地。）

　　12.電流互感器應安裝在完整的配電柜內。這種電流互感器不本體安裝，最后檢查安裝接線是否正確。

電流互感器實物圖

相關問答:
　　問：電流互感器的精度有哪些級別

　　答：電流互感器的準確度級別有0.2、0.5、1.0、3.0、D等級

　　問：電流互感器變比該怎么選擇?

　　答：電流互感器的變比選擇略高于主電纜電流就行了，比如穿過互感器的電纜最大電流200A你可以選250/5的互感器。 根據一次側負荷電流的大小來定。一般情況下電流互感器的一次側電流，要高出一次側負荷電流百分之20左右

　　問：你們廠里都有生產什么型號的電流互感器?

　　答：穿心式BH-0.66電流互感器、開口式電流互感器、LJ零序電流互感器等。也可以按需定做。

　　問：電流互感器安裝有正反嗎?

　　答：有的，分為一次繞組、二次繞組。 電流互感器原理依據電磁感應原理的，電流互感器由閉合的鐵心和繞組組成

　　問：我在你們家購買了電動機保護器產品，請問有配套的電流互感器嗎?

　　答：我們生產的電動機保護器產品均有配套的電流互感器，你需要提供當時購買的電動機保護器的型號，當電流大于200A時，電動機保護器除了自身配套的電流互感器之外，還需要加配變比電流互感器，如300A的電動機保護器，需要加3個配300/5A的變比電流互感器，變比電流互感器出來的二次線需要穿過保護器自帶電流互感器一個孔，穿心五次接到另一個點上。

　　問：看了小編的這篇文章還是有點擔心安裝錯誤，可以遠程幫我檢查下安裝是否正確嗎?

　　答：可以的。你需要添加技術部人員，他會遠程幫你解決的。
