BR-MP4系列電動機保護器
一、概述
       BR-MP4系列電動機保護器，是一種提高電機運行安全和自動化管理水平的智能化儀器，核心采用美國MICROCHIP公司的微機控制器配低功耗集成電路開發而成的。 BR-MP4系列電動機保護器具有保護功能齊全，測量參數直觀，反應靈敏，動作及時可靠，可以與上位機通訊構成遠程監控于一體的新技術產品。廣泛應用于石油、化工、煤炭、冶金、電力、鋼鐵、水泥、礦山、輕工、紡織等行業低壓電動機保護及遠程監控理想的產品。
二、特點
    1、采用微機技術和高性能低功耗電路，運算高速，性能穩定。
    2、整機模塊化結構，卡式電流傳感器，體積小，安裝方便。也可分體安裝，主體外形尺寸按照國際儀表裝置標準。
    3、采用數字處理技術，測量精度高，線性度好，對故障判斷速度快，精確可靠。
    4、高清晰寬溫帶背光LCD顯示，設置參數與測量及故障記錄直觀方便，電子打標。
    5、可以與計算機通訊構成遠程監控于一體的電機保護網絡。
    6、一機多用，可取代電流表，電流變送器，熱繼電器，漏電繼電器，電壓表。
三、適用范圍及使用條件
    1、380VAC，660VAC三相異步電動機，饋線電路保護。
    2、保護器供電電壓；220VAC，380VAC、50HZ。
    3、外型結構：整體與分體兩種形式，分體安裝距離≤5米。
    4、環境溫度：-30℃~+65℃，相對濕度≤90%。
    5、使用環境：無足以腐蝕金屬和破壞絕緣性能氣體的環境。
    6、安裝在無劇烈震動沖擊，強磁場干擾場所和雨雪侵襲的地方。
四、主要功能
    1、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。
    2、保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。
    3、顯示功能：A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。
    4、遠傳功能：具有4-20mA標準電流輸出信號，20mA對應設定的額定電流值。
    5、通訊功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。
    6、追憶功能：可存儲近期電機所發生的三次故障原因，并可按數字鍵取出最后一次電機發生的故障代號，再按一次顯示前一次故障代號。
五、主要技術指標
    1、測試范圍
           1.1  A、B、C三相電流：0—999A。
           1.2  漏電流：0—999MA。
    2、測量精度：1.5 級（I≤Ie額定電流）。
    3、保護觸點容量：常開AC250/6A，常閉AC250/6A。
    4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。
    5、堵轉保護：當三相電流均達到或超過整定值的堵轉電流時，動作時間≤0.5S（默認值為4Ie）。
    6、短路保護：任意一相電流均達到或超過8Ie電流時，動作時間≤0.2S。
   7、斷相保護：任意一相斷相時，動作時間≤2S。
   8、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。
   9、漏電保護；當電機漏電電流≥漏電流整定值，動作時間≤0.2S（默認值為50MA）。
   10、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。
   11、過壓保護：工作電壓≥過壓電壓整定值，動作時間≤5S。
   12、欠壓保護：工作電壓≤欠壓電壓整定值，動作時間≤10S。
   13、4~ 20MA電流輸出精度：0.3%F.S（20MA對應額定值）。

     注：表中Iw為工作電流，Ie為額定電流。圖一
六、操作說明及顯示

       1、按鍵說明

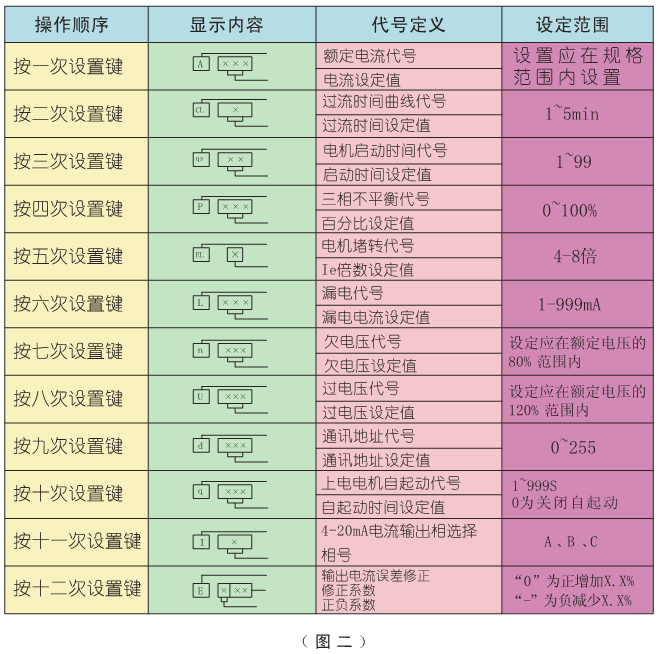

           設置鍵：電機未運行或故障時，按此鍵進入保護參數設置狀態。見圖二

    移位鍵：設置狀態下選擇設置的字位（該字位閃爍）。
    數據鍵：設置狀態下對應閃爍字位數每按一次加1。
    復位鍵：在設置狀態下按此鍵退出設置狀態并確認設置值，保護動作后按此鍵保護器復位。
    2、運行操作
    2.1 當電機運行時按設置鍵無效，當電機未運行或故障時按設置鍵修改設定值和查尋設定值。
    2.2 運行時按移位鍵顯示一次電壓值和漏電電流值，如配合復位鍵可定位顯示電壓值和漏電電流值。
    2.3 運行時按數據鍵可查尋最近3次故障記錄。
    2.4 運行時按復位鍵一次可定位顯示當前顯示狀態，按復位鍵二次正常輪流顯示A、B、C三相電流值。
    3、當上位機與保護器正常通訊，面板通訊指示燈閃爍。
    4、故障顯示

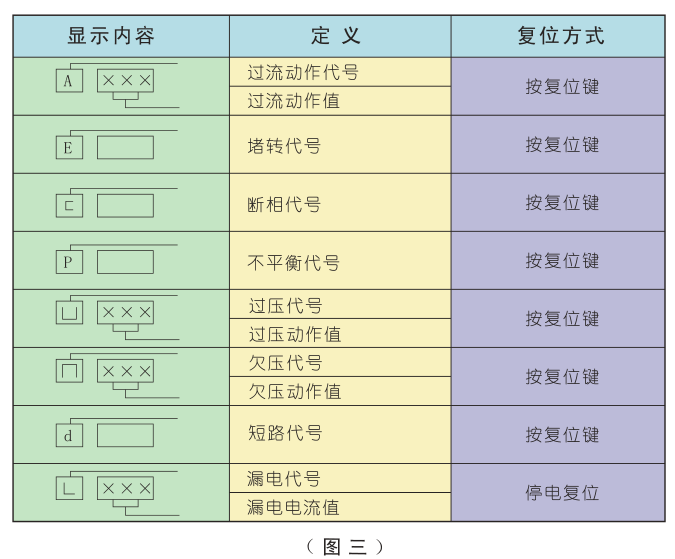

當電機運行存在故障時，保護器故障指示燈閃爍，達到設定技術指標時保護器動作，故障指示燈常亮，LCD首2位或首位指示相應故障代號（見圖三）。故障排除后按復位鍵保護器正常啟動，按數據鍵可查尋最近3次故障記錄。

七、外型結構及安裝尺寸、接線

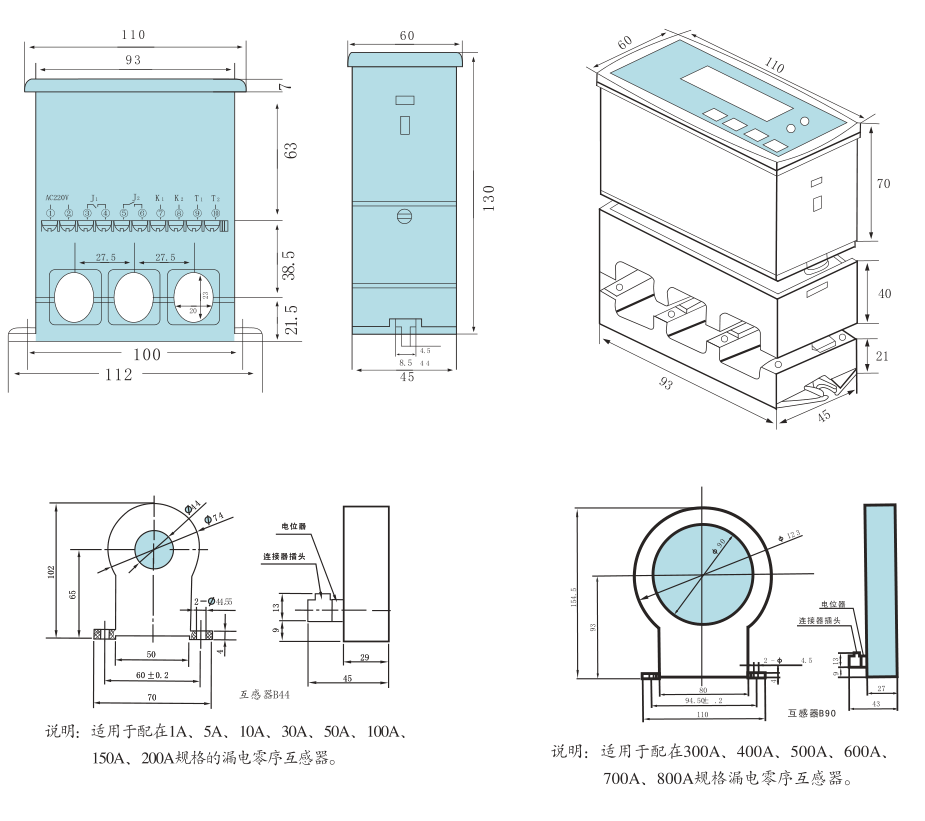

   （一）結構及安裝尺寸


（二）接線方法

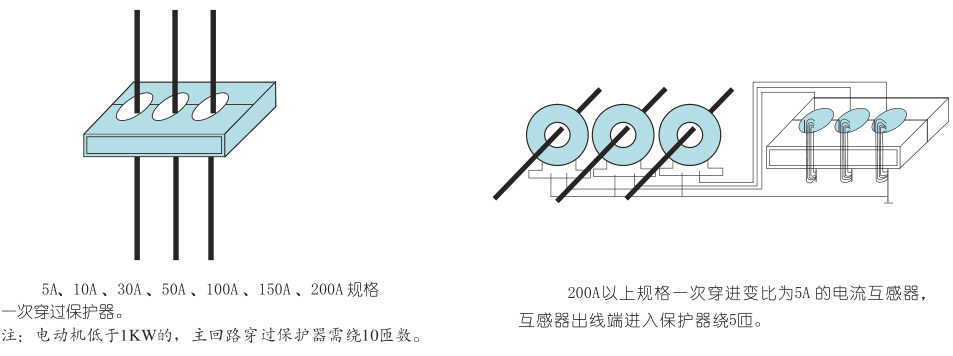

1、一次接線

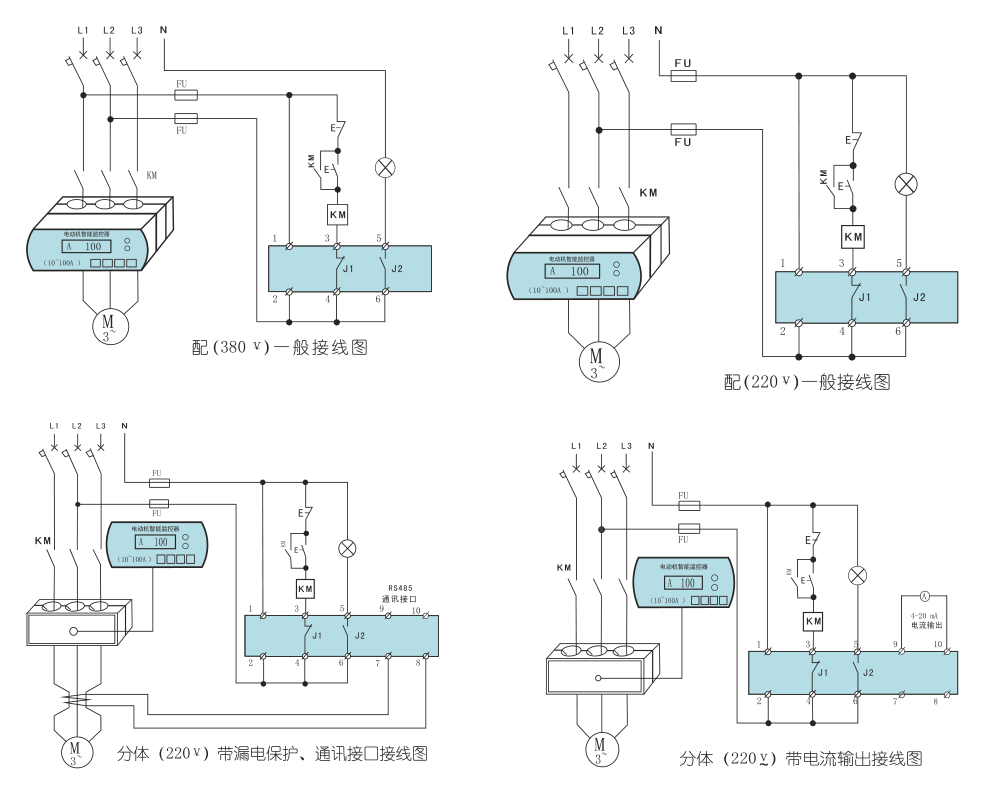

2、二次接線

 注意事項
    1、保護器安裝接線時，應接各接線端子用途正確連接。
    a、01  02端子；電源（AC220V、380V）輸入、應接自一次主回路的空氣開關前端或專用電源。
    b、03  04端子：保護出口J1（常閉）。
    c、05  06端子：保護出口J2（常開）或自起動（用戶自選其一）。
    d、07  08端子：漏電保護傳感器輸入（K1、K2）。
    e、09  10端子：RS485通訊規約或4~20MA電流輸出。
    2、保護器的工作電源應接控制回路上，注意標稱電壓與實際電壓應相符。
    3、各項保護設定值應正確無誤，不用的選項應放棄設定。
    4、根據電動機的額定電流值，選擇相應電流規格的保護器。

     5、當三相電纜線可直接穿過保護器的三相穿線孔時，可不拆卡式電流傳感器；若不能直接穿過保護器的三相穿線孔時，可把卡式電流傳感器拆成兩半，再把電纜線卡入式電流傳感器內，然后把卡式電流傳感器組合成一體，并把固定螺絲扭緊。
    6、保護器配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好另配一個電流變比互感器，不然對配帶電流表的那相電流顯示會有所影響。
八、選型

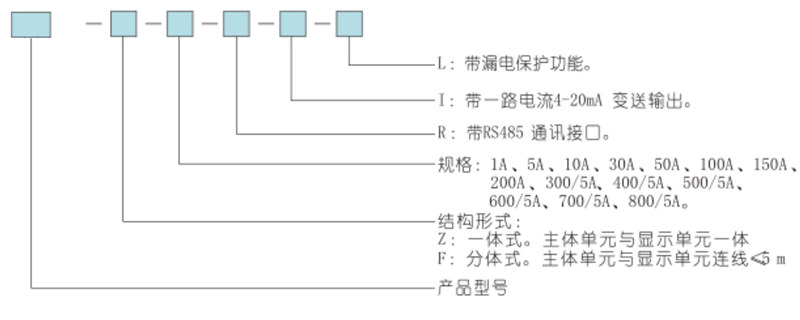

1、型號、規格及含義

2、選型表

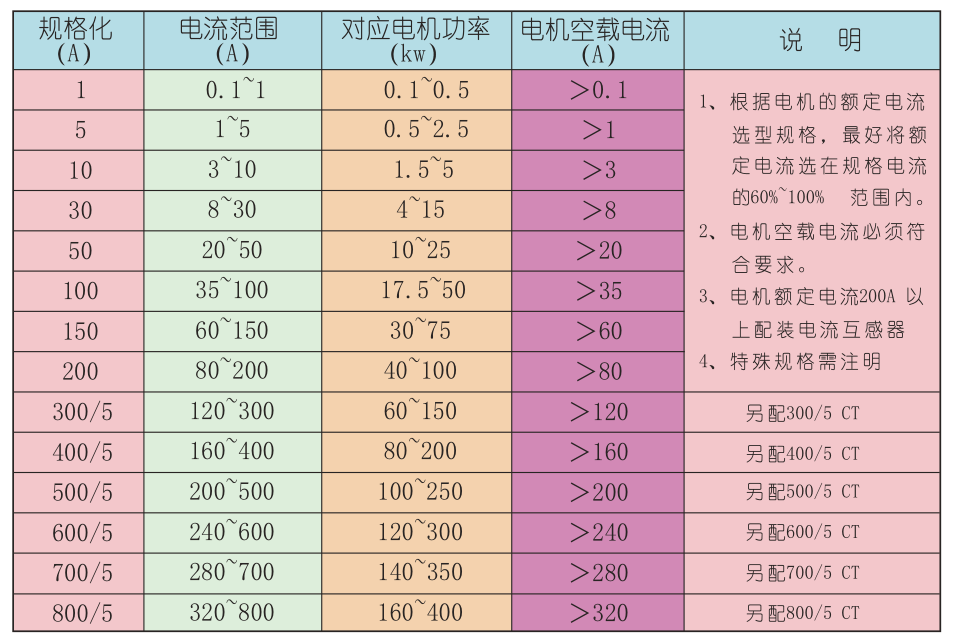

    2.1、電流規格選型（以一次系統380V為例）

2.2、電流互感器
     電流規格在200A以上需要配電流互感器。
2.3、漏電電流互感器
     電流規格在200A以下（含200A）配用孔徑為 44mm的零序互感器，電流規格在200A規格以上的配用75mm的零序互感器。
3、選型技術數據說明
3.1、分體的保護器主體與分體之間的標準線長度為60cm，如果不能滿足使用或需特殊要求時，請選型訂貨時注明。
3.2、選擇漏電功能時，應選取相應的漏電互感器的穿線孔徑（電機ABC三線一同穿過）；饋線保護，A、B、C、N四線同時穿過，把地線分開。
3.3、通訊規約采用a、b兩種方式通訊，保護裝置與主機之間的距離≤1200m，通訊導線采用屏蔽雙絞線。
3.4 、400A規格需要配400A/5A的電流互感器，600A規格需要配600A/5A的電流互感器。

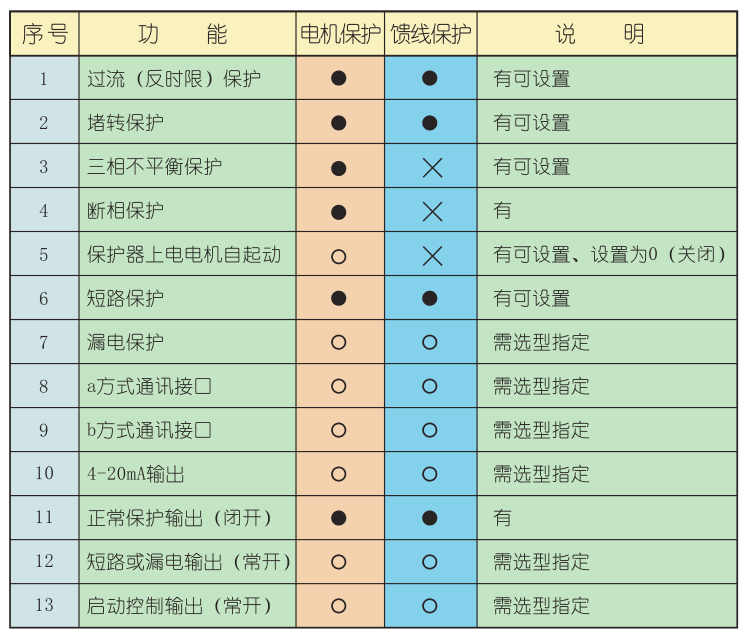

3.5、功能表

注：帶●標記項為保護裝置具備的基本功能或配置；
        帶○標記項為保護裝置具備此項功能但需選型時指定；
        帶×標記項為保護裝置不具備或不需此項功能。
